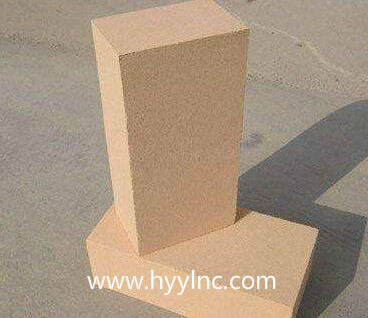

輕質(zhì)保溫磚一般是指密度小于1.3x103kg/m3的耐火磚.由于輕質(zhì)
保溫磚具有密度小、氣孔率高、熱導(dǎo)率小、保溫性好以及有一定的耐壓強(qiáng)度等特點(diǎn),在熱處理設(shè)備上已獲得了廣泛的應(yīng)用.廣泛用于冶金、化工、電子、玻璃等高溫窯爐.對(duì)特大型窯爐的保溫性能更佳.具有降低窯爐重量、減薄窯爐墻壁、改變窯爐結(jié)構(gòu)、提高升溫速度、降低能源消耗、改善勞動(dòng)條件、提高工作效率等優(yōu)點(diǎn).
一、輕質(zhì)保溫磚分類
1、輕質(zhì)硅磚.輕質(zhì)硅質(zhì)隔熱磚是以硅石為主要原料制成的SiO2含量不小于91%的隔熱耐火制品.輕質(zhì)硅質(zhì)隔熱磚的體積為0.9~1.1g/cm3,熱導(dǎo)率只要普通硅磚的一半,抗熱震好,其荷重軟化開始溫度可達(dá)1600℃,遠(yuǎn)高于黏土質(zhì)隔熱磚.因而硅質(zhì)隔熱磚高使用溫度可達(dá)1550℃.在高溫下不收縮,甚至還有微弱的膨脹.輕質(zhì)硅磚一般采用結(jié)晶石英巖為原料,配合料中加入易燃物質(zhì),如焦炭、無煙煤、鋸末等,或以氣體發(fā)泡法形成多孔結(jié)構(gòu).
2、硅藻土磚:硅藻土磚與其他輕質(zhì)保溫磚相比,熱導(dǎo)率小.其使用溫度隨純度而變.一般在1100℃以下,因?yàn)楦邷貢r(shí)制品的收縮變形較大.在用純硅藻土原料時(shí),需在較高的溫度下燒成,二氧化硅轉(zhuǎn)化成鱗石英,也可加入石灰作為結(jié)合劑和礦化劑,促進(jìn)燒成時(shí)鱗石英的轉(zhuǎn)化,有利于提高制品的耐熱性能和降低高溫下的沖燒收縮.
3、粘土保溫磚.是以耐火黏土為主要原料制成的Al2O3含量為30%~48%的隔熱耐火制品.其生產(chǎn)工藝采用燒盡加入物法和泡沫法.輕質(zhì)黏土質(zhì)隔熱磚的用途廣泛,主要用于各種工業(yè)窯爐中不接觸熔融物和無侵蝕其他作用的隔熱層耐火材料,使用溫度為1200~1400℃.
4、氧化鋁隔熱磚.制品耐火度高、耐熱震性能好,常用作窯爐的高溫隔熱層.使用溫度為1350~1500℃,高純制品的使用溫度可達(dá)到1650~1800℃.主要以電熔剛玉、燒結(jié)氧化鋁和工業(yè)氧化鋁為原料制成的隔熱耐火制品.
5、輕質(zhì)莫來石磚.以莫來石為主要原料制成的隔熱耐火制品.莫來石質(zhì)隔熱磚耐高溫、強(qiáng)度高、熱導(dǎo)率低、可直接接觸火焰,適用于各種工業(yè)窯爐的內(nèi)襯.
6、氧化鋁空心球磚.氧化鋁空心球磚主要用于1800℃以下的長時(shí)間使用.在高溫下也具有較好的化學(xué)穩(wěn)定性和耐侵蝕性能.氧化鋁空心球磚與其他輕質(zhì)保溫磚相比,安全使用溫度高,強(qiáng)度大,熱導(dǎo)率小.體積密度也比同成分的致密制品低50%~60%,可承受高溫火焰的沖擊
二、輕質(zhì)保溫磚的特點(diǎn):
1、輕質(zhì)保溫磚可以全面取代鋁塑板、蜂窩板、幕墻等常用的裝飾材料,多功能一體化,一次施工即可解決保溫裝飾兩項(xiàng)功能要求,平整光滑美觀裝飾性強(qiáng).
2、強(qiáng)度高、剛性好、質(zhì)輕抗震、抗風(fēng)壓、抗蠕變、性能優(yōu)越,降低建筑的荷載、更加經(jīng)濟(jì)耐用.
3、防火阻燃、保溫節(jié)能、隔音隔熱、抗裂防水,按照65%建筑節(jié)能要求進(jìn)行施工設(shè)計(jì).
4、成品安裝簡捷、工序金安華、工期縮短、質(zhì)量易于控制.
5、輕質(zhì)保溫磚不用鋁、鋼,龍骨支架,鑲嵌于安裝,減少保溫板與墻體之間的空隙.增大了安全系.
6、無輻射、綠色環(huán)保、可廣泛用于各類公共建筑和家庭室內(nèi)裝修.
7、安裝用水泥,節(jié)省了大量物資、人力和時(shí)間.減少了因生產(chǎn)水泥燃燒造成的空氣污染,符合綠色低碳環(huán)保的要求.
