產(chǎn)品特點：

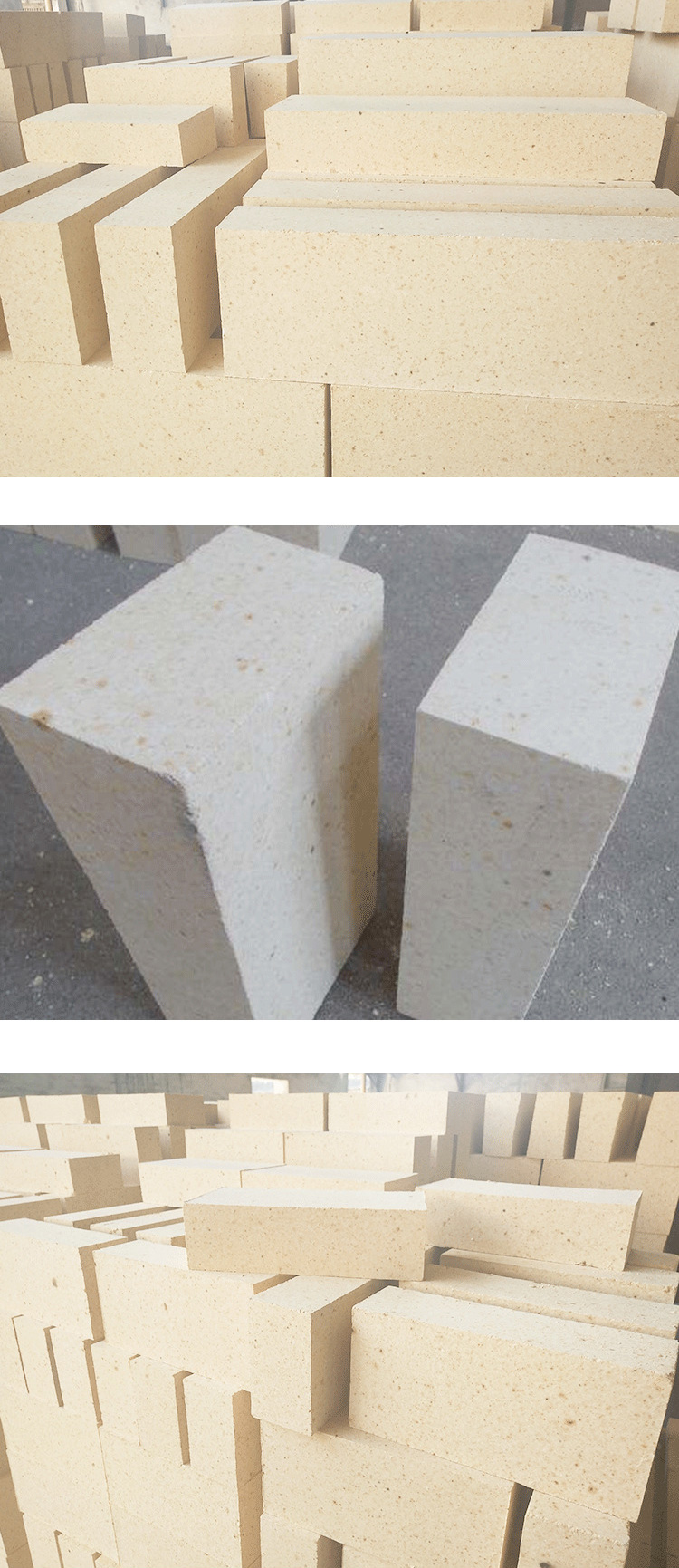

一級高鋁磚（鋁含量不低于75%耐火磚）是由優(yōu)質(zhì)鋁礬土和氧化鋁等含量較高的原材料經(jīng)壓力機(jī)成型和煅燒而成。一級高鋁磚耐火度可達(dá)到1790℃以上。荷重軟化溫度在1510℃以上，熱震穩(wěn)定性好，抗渣性較好，主要用于鋼包爐，砌筑高爐（爐身、爐腹）、熱風(fēng)爐（上部）、電爐爐蓋（爐頂）、鼓風(fēng)爐、反射爐、回轉(zhuǎn)窯內(nèi)襯。

高鋁磚的定義高鋁磚根據(jù)三氧化二鋁Al?O?含量分成為4個等級：Ⅰ級—Al?O?3含量＞75%；Ⅱ級—Al?O?含量為60-75%；Ⅲ級—Al?O?含量為48-60%；特級高鋁磚Al?O?含量為80%；高鋁磚氧化鋁含量在48%以上是屬于中性耐火材料。由礬土或其它氧化鋁含量較高的原料經(jīng)成型和煅燒而成。熱穩(wěn)定性高，耐火度在1770℃以上?？乖暂^好，用于砌筑煉鋼電爐、玻璃熔爐、水泥回轉(zhuǎn)窯等的襯里。該產(chǎn)品具有高溫蠕變小、抗侵蝕性強、熱震穩(wěn)定性好等優(yōu)點，適用于大、中型熱風(fēng)爐。高鋁磚和多熟料粘土磚的生產(chǎn)工藝類似，不同之處在于配料中熟料比例較高,可高達(dá)90～95%，熟料在破碎前需分級揀選和篩分除鐵，燒成溫度較高，如Ⅰ、Ⅱ等高鋁磚用隧道窯燒成時一般為1500～1600℃。

高鋁磚的特點：耐火度高鋁磚的耐火度比粘土磚和半硅磚的耐火度都要高，達(dá)1750~1790℃，屬于高級耐火材料。b、荷重軟化溫度因為高鋁制品中Al?O?高，雜質(zhì)量少，形成易熔的玻璃體少，所以荷重軟化溫度比粘土磚高，但因莫來石結(jié)晶未形成網(wǎng)狀組織，故荷重軟化溫度仍沒有硅磚高。c、抗渣性高鋁磚中Al?O?較多，接近于中性耐火材料，能抵抗酸性渣和堿性渣的侵蝕，由于其中含有SiO?，所以抗堿性渣的能力比抗酸性渣的能力弱些。

GB/T2988-2012標(biāo)準(zhǔn)匯編本標(biāo)準(zhǔn)規(guī)定了高鋁磚的分類、形狀尺寸、技術(shù)要求、試驗方法、質(zhì)量評定程序、包裝、標(biāo)志、運輸、儲存及質(zhì)量證明書。本標(biāo)準(zhǔn)適用于高溫窯爐用普通高鋁磚和低蠕變高鋁磚。普通高鋁磚 common high alumina brick是指以煅燒礬土為主要原料燒成的普通高鋁制品。低蠕變高鋁磚 low creep high alumina brick是蠕變率較低的燒成高鋁制品。

分類及形狀尺寸高鋁磚分為普通高鋁磚和低蠕變高鋁磚兩大類，普通高鋁磚按理化指標(biāo)分為LZ-48、LZ-55、LZ-65、 LZ-70、LZ-75、LZ-80、LZ-55G、LZ-65G、LZ-75G九個牌號。牌號中L、Z為鋁、磚的漢語拼音首字母，數(shù)字為氧化鋁質(zhì)量分?jǐn)?shù)，其后的G代表高爐用磚。低蠕變高鋁磚按理化指標(biāo)分為DRL-155、DRL-150、DRL-145、DRL-140、DRL-135、DRL-130、DRL-127七個牌號。牌號中D、R、L為低、蠕、鋁的漢語拼音首字母.數(shù)字為蠕變率試驗溫度的1/10。

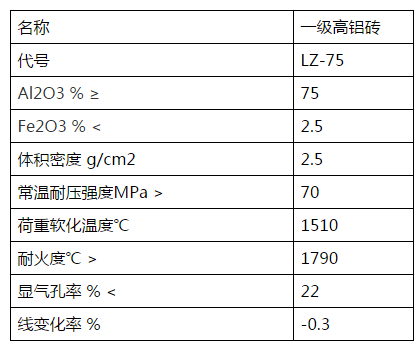

理化指標(biāo)：
